Su kaynağını ölçümle tanımlıyoruz
Statik basıncı, akış sırasındaki artık basıncı ve test debisini aynı kayıtta değerlendiriyoruz; yalnız manometre görüntüsünü yeterli saymıyoruz.
Yangın Söndürme
Yangın Hidrant Sistemleri Projelendirme.
Suyu sahaya getiriyoruz; gerekli debide kullanılabilir olmasını da hesaplıyoruz.
Yangın hidrantı seçimini yalnız gövde çapı ve dış görünüşü üzerinden yapmıyoruz. İstanbul ve Marmara'daki tesislerde müdahale erişimini, gerçek su kaynağını, saha kotlarını ve aynı anda çalışması beklenen sistemleri birlikte inceliyoruz. Yeraltı boru hattını, vana bölgelemesini ve hidrant bağlantılarını ortak hesapta değerlendiriyor; kazı, montaj ve test kapsamını işe başlamadan açık biçimde tanımlıyoruz.
İstanbul merkezli · Marmara bölgesinde keşif, proje ve uygulama
Saha erişimini hesaba katıyoruz
Hidrant konumunu yol, kot ve müdahale düzeniyle birlikte seçiyor; bağlantıların sahada erişilebilir kalmasını planlıyoruz.
İzolasyonu görünür kılıyoruz
Bölüm vanalarının hangi alanı ayırdığını çizime işliyor, bakım ve hizmete dönüş sırasında işletmenin izleyeceği yolu belirliyoruz.
SİSTEMİN BÜTÜNÜ
Doğru Sistem, Doğru Çalışma Koşulu.

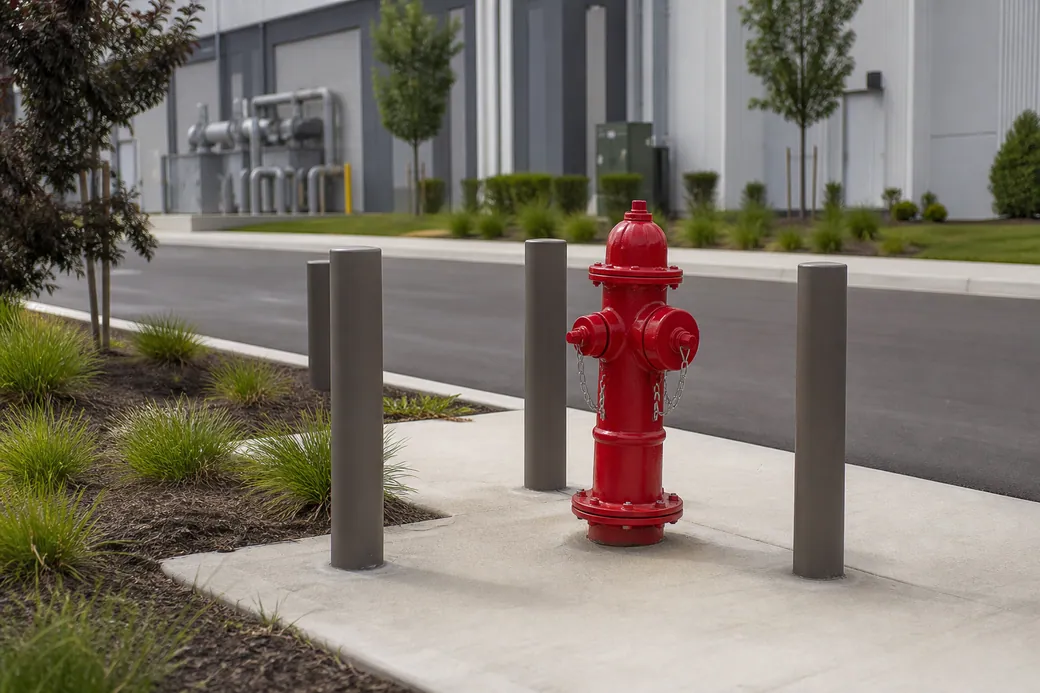

TEMSİLİ GÖRSELSaha içinde erişilebilir konumda yerleştirilmiş yangın hidrantı.
SİSTEM / YAPI / İŞLETME
Bir hidrant hattında en uzaktaki nokta her zaman hidrolik açıdan en elverişsiz nokta değildir. Kot farkı, boru iç çapı, bağlantı kayıpları ve besleme yönü sonucu değiştirebilir. Keşifte bunları saha planıyla birleştiriyoruz. Yangın pompası ve su deposu varsa bunların kullanılabilir kapasitesini de aynı senaryo içinde inceliyoruz. Mevcut bir hattın başka binaya uzatılmasını, eski pompa bilgilerini aynen kopyalayarak çözüme dönüştürmüyoruz.
Müdahale ekibinin hidrantı bulabilmesi ve kullanabilmesi su hesabı kadar önemlidir. Servis yollarını, araç yaklaşımını, kapak ve bağlantı erişimini yerinde kontrol ediyoruz. Peyzaj, park edilmiş araç ve yeni yapılan çevre düzenlemesinin erişimi engelleyebileceğini işletmeyle görüşüyoruz. Tesisin büyüme planını öğrenerek hangi hat bölümünün ileride etkilenebileceğini ve bakım sırasında hangi alanın korumasız kalacağını teslim planında gösteriyoruz.
Yapınıza Uygun Seçim KriterleriSaha altyapısı kazılmadan önce
Bina yerleşimiyle itfaiye yaklaşım yollarını aynı plan üzerinde inceliyoruz. Su kaynağı, zemin kotları ve diğer yangın sistemlerinin ihtiyacını topluyoruz. Hat güzergâhını altyapı geçişleriyle koordine ederek gömülü bağlantıların kontrol ve test fırsatını kapatmadan önce programa alıyoruz.
Yeni bina mevcut hatta bağlanırken
Yeni hidrant ilavesinin mevcut besleme üzerindeki etkisini hesaplıyoruz. Eski boru çapını, vanaları ve sahadaki gerçek bağlantıları doğruluyoruz. Eşzamanlı tüketimi güncelliyor; yapılacak bağlantı sırasında kapanacak hattın işletmeye etkisini ve geçici koruma planını sorumlularla belirliyoruz.
Basınç var, debi bilinmiyorsa
Pompa etiketini veya kapalı hattaki basıncı performans kanıtı olarak kabul etmiyoruz. Güvenli boşaltma ve ölçüm noktalarını hazırlıyoruz. Testteki vana ve pompa durumlarını kaydederek sonuçları hesap koşullarıyla karşılaştırıyor; kayıp ve kapasite farkının nereden geldiğini araştırıyoruz.
KRİTİK TEKNİK BİLGİLER
Detaylar, Sistemin Sonucunu Belirler.
Seçimden uygulamaya kadar sahada kontrol ettiğimiz teknik ayrıntılar ve birbirini etkileyen tasarım kararları.
Statik basınç, akış kapasitesi değildir
Akış yokken okunan statik basınç, su kullanılırken kalan basıncı tek başına göstermez. Debi testi sırasında artık basınç ve test akışı birlikte kaydedilir. Ölçüm noktasının yeriyle hat durumunu da dosyaya alıyoruz. Böylece kapalı bir hattaki yüksek basıncı, müdahale anında gereken debinin kesin sağlanacağı şeklinde yorumlamıyoruz; kapasiteyi akış koşulları üzerinden karşılaştırıyoruz.
Kontrol Noktası
Test kaydı; ölçüm yeri, statik basınç, artık basınç, debi ve açık vana/pompa durumunu birlikte içerir.
Eşzamanlı talebi sistemler arasında paylaştırıyoruz
Hidrant, sprinkler ve diğer sulu yangın sistemlerinin aynı kaynağa bağlı olması ortak bir tasarım senaryosu gerektirir. Her sistemin en büyük debisini gerekçesiz toplamak da yalnız tek tüketiciye bakmak da doğru bir başlangıç değildir. Projenin uygulanacak tasarım esasını ve müdahale yaklaşımını netleştiriyoruz. Kabul edilen eşzamanlı ihtiyacı, pompa çalışma noktası ve kullanılabilir su hacmiyle birlikte değerlendiriyoruz.
Kontrol Noktası
Eşzamanlı taleplerin gerekçesi hesap raporunda gösterilir; pompa ve depo seçimi bu senaryoyla karşılaştırılır.
Ring hat, vana durumuyla birlikte anlam kazanır
İki yönden beslenebilen bir ring güzergâhı kesinti yönetiminde yararlı olabilir; çizimde halka görünmesi tek başına bu avantajı kanıtlamaz. Besleme bağlantılarını ve bölüm vanalarını inceliyoruz. Normal işletmeyle belirli bir bölümün izole olduğu durumu ayrı düşünüyoruz. Bakımda hangi hidrantın hangi yönden besleneceğini planlayarak hat kapanmasının etkisini işletme ekibine anlaşılır bir saha şemasında gösteriyoruz.
Kontrol Noktası
Ring üzerindeki besleme yönleri, bölüm vanaları ve izolasyondan etkilenen hidrantlar aynı planda işaretlenir.

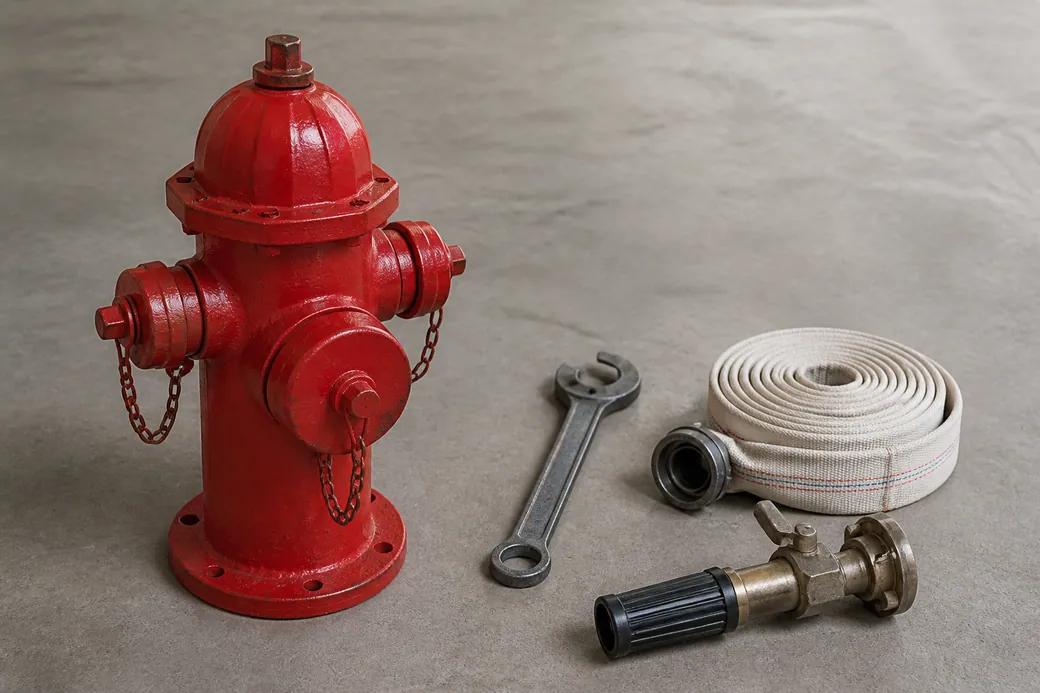

TEMSİLİ GÖRSELYangın hidrantı gövdesi ve yardımcı yangın koruma ekipmanları.
Gömülü hat bağlantıları basınç kuvvetini taşır
Dirsek, te ve kapalı uçlarda oluşan basınç kuvvetleri yalnız boru yatağına bırakılmaz. Seçilen boru ve bağlantı sisteminin ankraj veya kısıtlama çözümünü zemin koşullarıyla koordine ediyoruz. Hidrant girişini oturma ve dış yükler açısından inceliyoruz. Test ve bağlantı kontrolü tamamlanmadan üzeri kapatılacak noktaları belirleyerek kazı kapatma sırasını uygulama programının görünür bir parçası yapıyoruz.
Kontrol Noktası
Ankraj/kısıtlama, yataklama ve kontrol edilecek birleşimler kapatma öncesi saha kayıtlarıyla doğrulanır.
Donmaya karşı çözüm hidrant tipine bağlıdır
Kuru gövdeli ve ıslak gövdeli hidrantların çalışma ve drenaj koşulları aynı değildir. Seçilen modelin tahliye düzenini, yeraltı suyu seviyesini ve zeminin drenaj durumunu birlikte inceliyoruz. Her hidrantın altına gelişigüzel bir drenaj detayı uygulamıyoruz. Üretici talimatıyla yerel saha koşullarını karşılaştırıyor; kalan suyun ve dış ortamın kış işletmesinde oluşturabileceği riski bakım planına işliyoruz.
Kontrol Noktası
Hidrant tipi, gömülme kotu, drenaj koşulları ve üretici montaj talimatı ürün seçimiyle birlikte kaydedilir.
Bakım izolasyonu güvenli hizmete dönüşle tamamlanır
Bir hidrantı sökmek veya bakım yapmak, basınçlı hat üzerindeki bir parçaya müdahaledir. Bölüm vanası ve basınç giderme yöntemi yetkili ekip tarafından doğrulanmalıdır. Biz bakım kapsamını yalnız parça değiştirme olarak yazmıyoruz. İzolasyonun etkilediği koruma alanını, işletmeye bildirilecek kesintiyi ve iş bitimindeki vana konumlarını tanımlıyoruz. Kapanan bölümün tekrar hizmette olduğunun kayıtla teyit edilmesini teslim akışına ekliyoruz.
Kontrol Noktası
İzolasyon sınırı, sorumlu ekip, geçici koruma ve tekrar hizmete alma kaydı bakım dosyasında bulunur.
KEŞİF VE SİSTEM SEÇİMİ
Hangi Veri, Hangi Kararı Değiştirir?
ParametreKeşifte İncelediğimizTasarıma Etkisi
01Besleme
Su kaynağı, debi testi ve pompa bilgileri
Hesap için kullanılabilir debi-basınç koşulunu ve ilave besleme ihtiyacını belirliyoruz.
02Saha
Bina yerleşimi, yol ve kotlar
Hidrant konumlarını müdahale erişimi ve hidrolik kayıplarla birlikte değerlendiriyoruz.
03Altyapı
Boru malzemesi, gömülü geçişler ve zemin
Güzergâh, birleşim, ankraj ve kapatma öncesi test kapsamını hazırlıyoruz.
04İşletme
Diğer sistemler ve planlı bakım kesintileri
Eşzamanlı tüketim, vana bölgelemesi ve hizmet sürekliliğini aynı senaryoda çözüyoruz.
BÜTÇE VE TEKLİF KAPSAMI
Hidrant fiyatını gövde adediyle sınırlamıyoruz
Teklifte hidrantların yanında gömülü hat, kazı ve dolgu, bağlantı kısıtlamaları, bölüm vanaları ve test kapsamını açık yazıyoruz. Mevcut su beslemesinin yeterliliğiyle ilave pompa veya depo ihtiyacını ayrı değerlendiriyoruz. Böylece aynı sayıda hidrant içeren iki sahadaki bütçe farkının nereden geldiği görülebiliyor.
- Hat metrajı, çapı ve boru sistemi
- Kazı, zemin ve altyapı geçişleri
- Besleme, bölüm vanaları ve ankraj
- Debi testi, uygulama çizimi ve teslim dosyası
DEVREYE ALMA VE TESLİM
Kurulumu, Çalışan Bir Sisteme Dönüştürüyoruz.
Gömülü hattı doğruluyoruz
Üzeri kapanmadan birleşimleri, ankrajları ve uygulanan güzergâhı inceliyoruz. Planlanan kontrol ve test sonuçlarını hat bölümleriyle eşleştiriyoruz.
Akış koşulunu ölçüyoruz
Güvenli test düzeninde debi ve basınç bilgilerini kaydediyoruz. Besleme ve vana durumunu göstererek sonuçları kabul edilen tasarım koşullarıyla karşılaştırıyoruz.
Saha erişimini kontrol ediyoruz
Hidrant bağlantıları, vana erişimi ve müdahale yollarını sahada geziyoruz. Kapanan veya engellenen noktaları teslim öncesinde işletmeye bildiriyoruz.
İşletme dosyasını teslim ediyoruz
Hat ve vana şeması, ürün bilgileri, test kayıtları ve bakım sorumluluklarını birleştiriyoruz. Sistem hizmetteyken bulunması gereken vana durumunu açıkça gösteriyoruz.
SIK SORULAN SORULAR
Karar Vermeden Önce.
Yangın Hidrant Sistemleri Projelendirme hakkında keşif, uygulama ve işletme aşamalarında sık karşılaştığımız sorular.
Sorunuzu Bize İletinHidrantta basınç görülmesi yeterli olduğunu gösterir mi?
Hayır. Akış yokken görülen basınç, su kullanılırken sağlanan debiyi göstermez. Testte debi ve artık basıncı birlikte değerlendiriyoruz. Ölçüm noktasını, açık vanaları ve çalışan pompayı kaydederek sonucu aynı tasarım koşuluyla karşılaştırıyoruz.
Hidrant hattını sprinkler pompasına bağlayabilir miyiz?
Bağlantı olasılığını ortak kaynak ve eşzamanlı tüketim hesabıyla inceliyoruz. Pompa etiketi tek başına yeterli bilgi değildir. Depo, emiş ve dağıtım hattını da değerlendirerek uygulanacak proje esasına göre ortak beslemenin uygunluğunu belirliyoruz.
Her tesiste ring hat zorunlu mudur?
Yerleşimi ve uygulanacak tasarım gerekliliklerini incelemeden tek bir hat çözümünü tüm tesislere genellemiyoruz. Ring hattın besleme ve izolasyon avantajını değerlendiriyoruz. Vana yerleşimi ve bakım senaryosu da bu çözümün sahadaki sonucunu etkiliyor.
Yeni hidrant eklemek için yalnız boruyu uzatmak yeterli mi?
Yeni nokta kotu, hat kayıplarını ve ortak su ihtiyacını değiştirebilir. Mevcut boru ve vana durumunu doğrulayıp hesabı güncelliyoruz. Bağlantı çalışmasının hangi koruma alanını kesintiye uğratacağını ve hizmete dönüş adımlarını ayrıca planlıyoruz.
Keşif için hangi bilgileri hazırlamalıyız?
Saha yerleşimi, mevcut yangın hattı çizimleri, pompa ve depo bilgileri başlangıcı kolaylaştırır. Varsa debi testi ve bakım kayıtlarını da alıyoruz. Yol ve kotları yerinde kontrol ederek eksik ölçümleri belirliyor, teklif sınırını buna göre hazırlıyoruz.
Teknik Kaynaklar ve Tasarım Esasları
Teknik yaklaşımımızın dayandığı kaynaklar. Ürün seçimi ve uygulama değerlerini ilgili modelin güncel teknik dokümanıyla ve projenin gereklilikleriyle birlikte değerlendiriyoruz.
