Hortum türünü açık belirliyoruz
Yarı sert hortum makarası ve yassı hortum düzenini aynı ürün saymıyor; seçimin işletme ve ürün koşullarını açıklıyoruz.
Yangın Söndürme
Yangın Dolabı Sistemleri Projelendirme.
Dolabı duvara yerleştirmekle yetinmiyoruz; kullanılabilirliğini birlikte çözüyoruz.
Yangın dolabında kutu ölçüsü kadar hortumun türü, kapak erişimi ve akış anındaki besleme koşulu da önemlidir. İstanbul ve Marmara'daki yapılarda dolap yerleşimini gerçek dolaşım güzergâhıyla kontrol ediyoruz. Yarı sert hortum makarası ile yassı hortum düzenini ayırıyor; seçilmiş ürünün teknik koşullarını boru hesabı ve mimari uygulamayla eşleştiriyoruz. Kullanıcının erişemediği veya hortumun rahat açılamadığı bir konumu teslimde açık iş olarak bırakmıyoruz.
İstanbul merkezli · Marmara bölgesinde keşif, proje ve uygulama
Gerçek erişim yolunu inceliyoruz
Duvar, kapı ve sabit donatıları hesaba katarak hortum güzergâhını kontrol ediyor; yalnız plan üzerindeki yarıçapa güvenmiyoruz.
Besleme ile erişimi birleştiriyoruz
Ürün debi-basınç ihtiyacını boru ve kat kotuyla karşılaştırıyor; dolap kapağı ve vana erişimini saha uygulamasında doğruluyoruz.
SİSTEMİN BÜTÜNÜ
Doğru Sistem, Doğru Çalışma Koşulu.

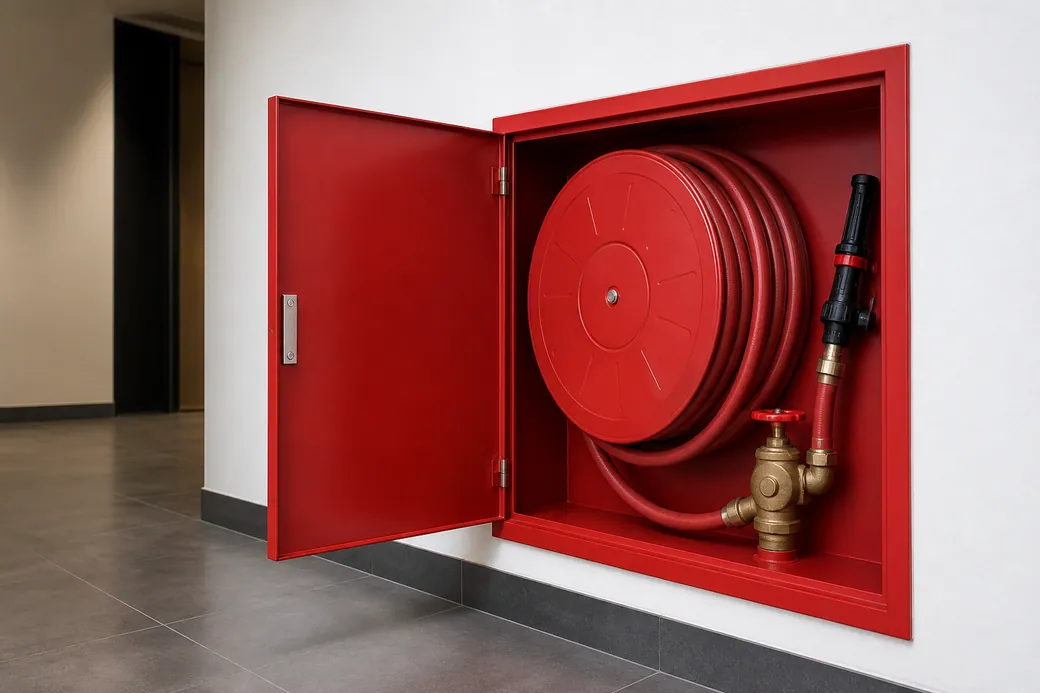

TEMSİLİ GÖRSELKoridor duvarında hortum makaralı yangın dolabı.
SİSTEM / YAPI / İŞLETME
Bir planda çizilen daire, hortumun bütün odalara erişebildiğini tek başına göstermez. Duvarlar, kapılar, sabit tezgâhlar ve dönüşler gerçek güzergâhı değiştirir. Yerleşimde hortumun takip edeceği yolu inceleyerek kör noktaları belirliyoruz. Dolap kapağının açılmasını, makaranın hareketini ve vanaya erişimi mobilya yerleşimiyle birlikte kontrol ediyoruz. Mimari kaplama içine gizlenen bir kutunun bulunabilirliğini ve kullanımını tasarım kararının parçası olarak ele alıyoruz.
Su beslemesini de yalnız giriş borusunun çapıyla tarif etmiyoruz. Seçilmiş hortum ve lansın ürün bilgileri, kat kotları ve ortak tüketim senaryosu hesabı etkiler. Mevcut yapılarda boru güzergâhıyla bölüm vanalarını doğruluyoruz. Uygulama sonrasında değişen duvar veya mobilya düzeninin hangi kontrolü gerektirdiğini işletmeye anlatıyor; ürün bakımına erişimi ve test suyunun güvenli tahliyesini teslim dosyasında görünür kılıyoruz.
Yapınıza Uygun Seçim KriterleriMimari dolap nişi hazırlanırken
Niş ve dolap ölçülerini seçilen ürünle eşleştiriyoruz. Kapak açılmasını, makaraya erişimi ve hortum güzergâhını mimari ekip ile inceliyoruz. Boru bağlantısının ve vananın servis erişimini çizime işleyerek dekorasyon sonrasında kullanımın engellenmesini önlemeye çalışıyoruz.
Ofis veya mağaza bölümleri değişirken
Yeni bölme duvarlar ve tezgâhlar dolaba erişimi değiştirebilir. Eski plandaki kapsamayı yeni yerleşim üzerinden tekrar inceliyoruz. Taşınacak dolap için boru kayıplarını ve bağlantı durumunu güncelliyor; iş sırasında etkilenen alanları işletmenin kesinti planıyla koordine ediyoruz.
Dolap mevcut, çalışma durumu belirsizse
Kutunun görünümünü sistemin çalıştığına kanıt saymıyoruz. Ürün tipini, hortum ve lansı, vanaları ve fiziksel erişimi kontrol ediyoruz. Planlanan akış testiyle besleme davranışını inceliyor; bakım eksikleriyle tasarım eksiklerini ayrı kayıtlar halinde işletmeye sunuyoruz.
KRİTİK TEKNİK BİLGİLER
Detaylar, Sistemin Sonucunu Belirler.
Seçimden uygulamaya kadar sahada kontrol ettiğimiz teknik ayrıntılar ve birbirini etkileyen tasarım kararları.
EN 671 ailesinde iki farklı hortum düzeni vardır
EN 671-1 yarı sert hortum makaralarını, EN 671-2 ise yassı hortumlu sistemleri ayrı ürün kapsamlarında ele alır. Bakım kapsamı EN 671-3 ile ilişkilidir. Dolap görünüşünden ürünün hangi düzene ait olduğunu çıkarmıyoruz. Türkiye'deki proje için ilgili TS EN karşılığını ve güncel gereklilikleri doğruluyor; hortum, makara, lans ve vana kombinasyonunu seçilen ürün belgesi üzerinden tanımlıyoruz.
Kontrol Noktası
Ürün ailesi ve standardı dolap, hortum, lans ve bağlantı kodlarıyla birlikte teklif ve teslim listesinde belirtilir.
Hortum erişimi kapılar ve dönüşlerle değerlendirilir
Hortumun düz çizgideki uzunluğu, kullanım güzergâhının tamamını tarif etmez. Köşeler ve kapı geçişleri ulaşılabilir alanı etkileyebilir. Biz her dolabın kapsamasını gerçek mimari düzen üzerinden inceliyoruz. Seçilen hortum ve lansın koşullarını doğruladıktan sonra erişim çözümünü belirliyoruz. Bütün yapılara tek bir hortum uzunluğu veya püskürtme mesafesi uygulamadan, gerekli sınırları proje ve ürün verileriyle birlikte kaydediyoruz.
Kontrol Noktası
Kapsama kontrolü mevcut mimari plan ve gerçek hortum yolu üzerinden yapılır; varsayılan erişim dairesi tek başına kullanılmaz.
Kapalı hatta görülen basınç lans performansını kanıtlamaz
Dolaba su gelmesi, kullanım anında seçilmiş lansın gereken koşulda çalıştığı anlamına gelmez. Boru kayıpları, kat kotu ve eşzamanlı tüketim akış durumunu etkiler. Üretici verilerini temel alarak beslemeyi hesaplıyoruz. Testte kullanılan lans ve vana durumunu da kayıt altına alıyoruz. Böylece boşta okunan basınçla su akarken ölçülen sonucu birbirine karıştırmadan, tasarım ve saha arasında izlenebilir karşılaştırma kuruyoruz.
Kontrol Noktası
Akış kontrolünde ürün kimliği, besleme durumu, debi ve basınç bilgileri kabul edilen test planıyla eşleştirilir.

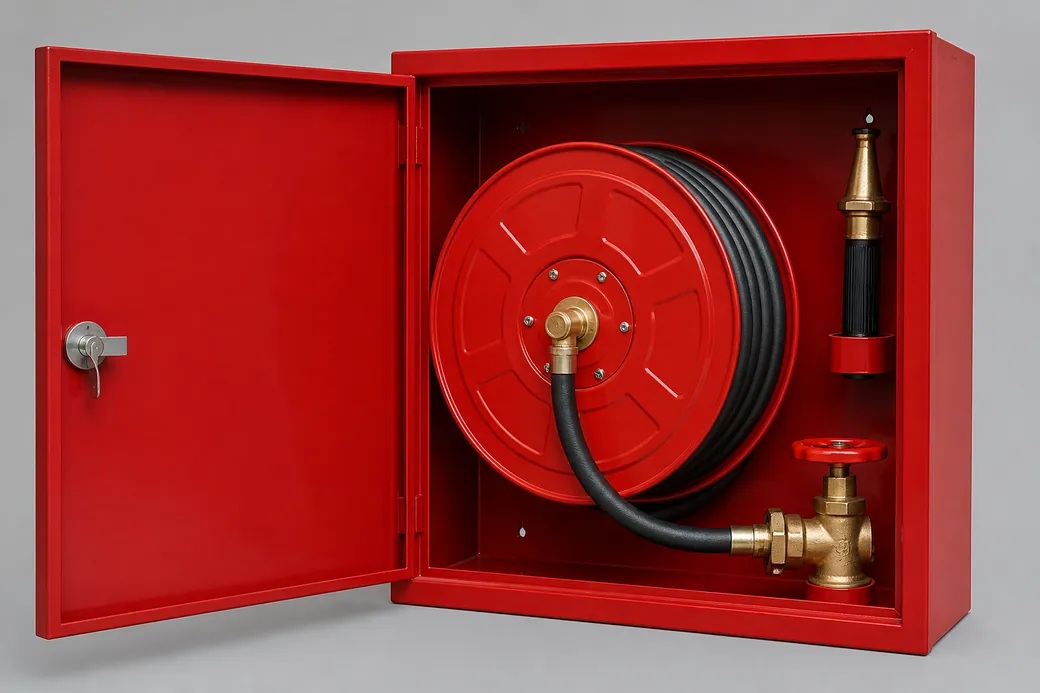

TEMSİLİ GÖRSELYangın dolabında hortum makarası, vana ve bağlantı elemanları.
Niş ve kapak seçimi kullanımı değiştirebilir
Gömme dolap mimari açıdan temiz bir görünüm sağlar; fakat niş derinliği ve kapak açılması ürünün çalışma alanını sınırlayabilir. Makaralı düzenin hareketini ve hortum çıkışını gerçek niş içinde inceliyoruz. Vananın kaplama arkasında kalmasını veya kapak önünde sabit bir tezgâh oluşmasını erken aşamada ele alıyoruz. Kutu montajı bittikten sonra kullanım engelini fark etmek yerine mimari detayla ürün çizimini aynı kontrolde birleştiriyoruz.
Kontrol Noktası
Niş, kapak yönü, makara hareketi ve vana erişimi üretici ürün çizimiyle saha üzerinde birlikte kontrol edilir.
Hortum ve lans değişimi eşdeğerlik gerektirir
Yıpranan bir hortumu benzer renkli başka ürünle değiştirmek, seçilmiş sistemin aynı davranacağı anlamına gelmez. İç çap, bağlantı ve lans karakteristiği akışı etkileyebilir. Değişecek parçanın üretici bilgisi ve uygun ürün kombinasyonunu doğruluyoruz. Bakım sırasında yapılan değişikliği işletme listesine işleyerek sonraki testte hangi ürünün kontrol edildiğini görünür bırakıyoruz. Yeni bileşeni yalnız dolaba sığdığı için uygun kabul etmiyoruz.
Kontrol Noktası
Değişen hortum, lans ve bağlantılar ürün uyumluluğu ve güncellenmiş bakım kaydıyla birlikte doğrulanır.
Bakım erişimi ve test tahliyesi önceden hazırlanır
Dolap sistemi günlük işletmede uzun süre kullanılmadan bekleyebilir. Hortumun, bağlantıların ve vananın kontrol edilebilmesi için dolabın önünde çalışma alanı gerekir. Test suyunun zemine veya hassas ekipmana zarar vermeden tahliye edilmesini de planlıyoruz. Bakım kaydında açık eksikleri, yapılan değişiklikleri ve sistemin tekrar hizmette olduğunu belirtiyoruz. Kontrol tarihini yazmakla yetinmeden, kontrol edilen bileşen ve test durumunu izlenebilir biçimde sunuyoruz.
Kontrol Noktası
Erişim, test suyu tahliyesi, kontrol kapsamı ve hizmete dönüş bilgisi bakım planında birlikte yer alır.
KEŞİF VE SİSTEM SEÇİMİ
Hangi Veri, Hangi Kararı Değiştirir?
ParametreKeşifte İncelediğimizTasarıma Etkisi
01Ürün
Hortum tipi, lans ve belge bilgileri
Makara veya yassı hortum düzenini ve uygun bileşen kombinasyonunu belirliyoruz.
02Mimari
Niş, kapılar, duvarlar ve sabit mobilyalar
Dolap yerini gerçek erişim güzergâhıyla ve kapak kullanım alanıyla kontrol ediyoruz.
03Besleme
Kat kotları, boru hattı ve ortak tüketim
Debi-basınç gereksinimini ve mevcut hattın yeterliliğini hesapla değerlendiriyoruz.
04İşletme
Bakım erişimi, test alanı ve sorumlular
Kontrol ve hizmete dönüş planını kullanım koşullarına uygun biçimde hazırlıyoruz.
BÜTÇE VE TEKLİF KAPSAMI
Yangın dolabı bütçesi kutudan daha kapsamlıdır
Dolap, hortum, lans ve vana seçimini tek bir ürün kapsamı olarak yazıyoruz. Boru bağlantısı, niş veya yüzey montajı, mimari tamirat ve test işleri teklifin ayrı parçalarıdır. Mevcut yapıda erişim ve besleme değişikliği gerekiyorsa bunları keşifte belirleyerek sonradan ortaya çıkacak kapsam belirsizliğini azaltıyoruz.
- Hortum, lans ve dolap ürün kombinasyonu
- Gömme niş veya yüzey montaj detayları
- Boru bağlantısı ve besleme revizyonu
- Akış kontrolü ve işletme teslimi
DEVREYE ALMA VE TESLİM
Kurulumu, Çalışan Bir Sisteme Dönüştürüyoruz.
Ürünü eşleştiriyoruz
Dolap, hortum, lans ve vana bilgilerini teslim listesiyle karşılaştırıyoruz. Değişen ürünleri belge ve uygulama çizimine işliyoruz.
Erişimi sahada inceliyoruz
Kapak açılması, makara hareketi ve hortum güzergâhını mimari uygulama tamamlandıktan sonra kontrol ediyoruz. Sabit engelleri kayıt altına alıyoruz.
Beslemeyi kontrol ediyoruz
Hazırlanan test planına göre akış davranışını inceliyoruz. Ürün ve besleme konfigürasyonunu ölçüm kayıtlarıyla birlikte teslim ediyoruz.
Bakım planını açıklıyoruz
İşletme ekibine ürün bilgilerini, erişim koşullarını ve bakım kayıt düzenini gösteriyoruz. Test sonrası vanaların ve sistemin hizmet durumunu doğruluyoruz.
SAHADAN ÖRNEKLER
Yangın Dolabı Uyguladığımız Bir Proje
Proje kartlarında belirtilen kapsam, gerçekleştirdiğimiz mekanik tesisat çalışmalarını gösterir.
SIK SORULAN SORULAR
Karar Vermeden Önce.
Yangın Dolabı Sistemleri Projelendirme hakkında keşif, uygulama ve işletme aşamalarında sık karşılaştığımız sorular.
Sorunuzu Bize İletinHer yangın dolabında aynı hortum kullanılabilir mi?
Yarı sert makara hortumu ile yassı hortum düzeni farklı ürün kapsamlarıdır. Seçimi dolap görüntüsüne göre yapmıyoruz. Hortum, lans ve bağlantının uyumluluğunu, proje gerekliliklerini ve işletmenin kullanım düzenini birlikte kontrol ediyoruz.
Dolap konumu planda bir daireyle kontrol edilebilir mi?
Daire ilk değerlendirmeyi kolaylaştırabilir fakat gerçek erişimi tek başına kanıtlamaz. Duvarlar, kapılar ve sabit mobilyalar hortum yolunu değiştirir. Yerleşimi mimari güzergâhla inceliyor ve seçilen ürünün koşullarını aynı kontrolde değerlendiriyoruz.
Gömme dolap için niş ölçüsünü nasıl belirliyorsunuz?
Ölçüyü seçilmiş ürünün teknik çiziminden alıyoruz. Kapağın açılması, makaranın hareketi ve vana bağlantısının servis erişimini birlikte değerlendiriyoruz. Dolabın duvara sığması dışında, tamamlanmış kaplama içinde rahat kullanılabilmesini de kontrol ediyoruz.
Mevcut dolabın çalıştığını nasıl değerlendirirsiniz?
Hortum ve lansı, vanaları, erişimi ve bakım kayıtlarını inceliyoruz. Planlanan akış kontrolünü besleme koşullarıyla birlikte kaydediyoruz. Kutunun yeni veya boyalı olması sistem performansını göstermediğinden, görünüş ve teknik yeterliliği ayrı değerlendiriyoruz.
Bölme duvarları değişince tekrar kontrol gerekir mi?
Yeni kapı veya duvar hortumun ulaşacağı yolu ve dolabın görünürlüğünü değiştirebilir. Yeni plan üzerinden erişimi yeniden değerlendiriyoruz. Dolap taşınacaksa boru güzergâhını ve besleme hesabını güncelleyerek uygulanacak değişikliği test planına da işliyoruz.
Teknik Kaynaklar ve Tasarım Esasları
Teknik yaklaşımımızın dayandığı kaynaklar. Ürün seçimi ve uygulama değerlerini ilgili modelin güncel teknik dokümanıyla ve projenin gereklilikleriyle birlikte değerlendiriyoruz.
