Dört borulu fancoil sisteminde soğuk ve sıcak su, ayrı gidiş ve dönüş hatlarıyla cihazlara ulaşır. Bu 3D örnekte bir chiller, üç kaskad kazan ve altı kanallı fancoil; farklı odaların ısıtma ve soğutma taleplerine hizmet eden iki bağımsız su devresini gösterir.
Merkezi üretim ile oda içindeki cihazlar arasındaki ilişki, suyun gidiş ve dönüş yollarıyla açıklanır. Chillerin hazırladığı soğuk su ve kazanların hazırladığı sıcak su, fancoillerdeki ayrı serpantinlere ulaşır; oda havası bu serpantinlerden geçerken şartlandırılır.
Chillerden çıkan soğuk su, pompa ve gidiş hattı üzerinden altı fancoilin soğutma serpantinlerine dağılır. Cihazlar ana devreye paralel kollarla bağlıdır; serpantinlerden dönen su, ayrı dönüş hattıyla yeniden chillere ulaşır.
Üç kazan ortak kolektörlere paralel bağlıdır. Sıcak devredeki denge kabı, üretim ile dağıtım taraflarını ayırır; dağıtım pompası suyu fancoillere taşır. Modelde değişen talep, bir, iki veya üç kazanın devrede olduğu örnek kademelerle gösterilir.

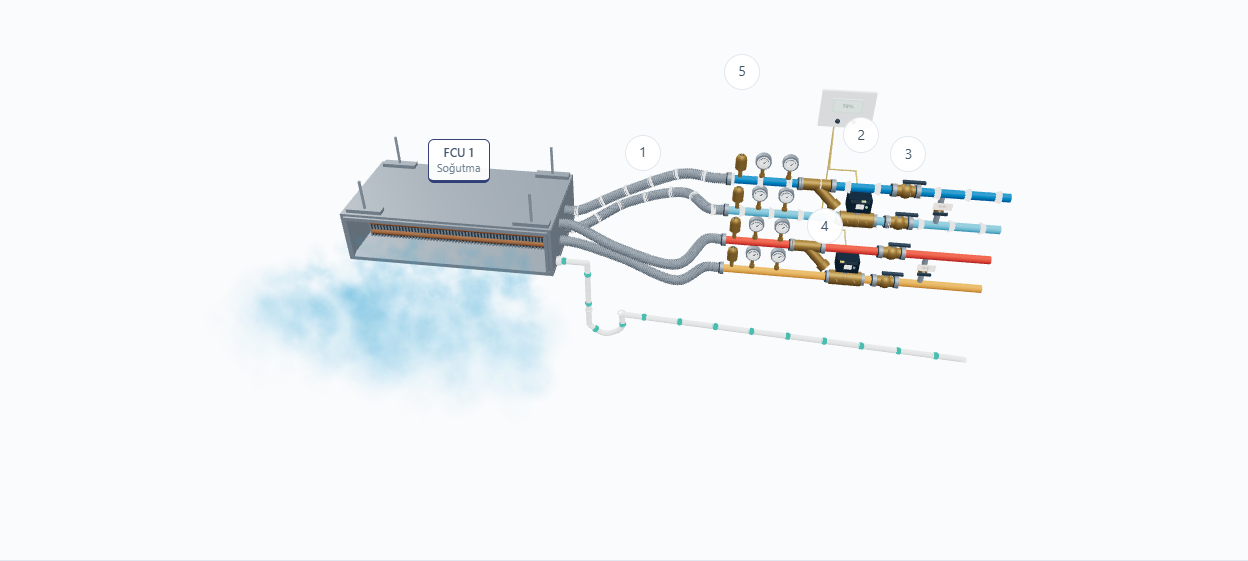

Her fancoilde soğutma için bir gidiş ve bir dönüş, ısıtma için de ayrı bir gidiş ve dönüş bulunur. İki su devresi birbirine karışmadan kendi serpantinlerinde dolaşır.
Eş zamanlı senaryoda üç fancoil soğutma, diğer üçü ısıtma modundadır. Her cihaz, oda ihtiyacına karşılık gelen serpantini kullanır. Su dolaşımı ile odaya üflenen hava ayrı hareketlerle gösterildiği için üretimden oda konforuna uzanan ilişki görünür hale gelir.
SCA Mühendislik, merkezi üretimi ve odalardaki ihtiyacı aynı tasarım içinde değerlendirir. Cihaz seçimi, hidrolik düzen, boru güzergâhları ve kontrol senaryosu; binanın kullanımı ve mimari yerleşimiyle birlikte çözülür.
Soğutma ve ısıtma için iki ayrı su devresi bulunur. Her devrenin bir gidiş ve bir dönüş hattı vardır. Fancoilin ayrı serpantinlerine ulaşan bu hatlar, oda termostatının talebine göre vana gruplarıyla kontrol edilir.
Dört borulu düzen, uygun üretim ve kontrol sistemiyle odaların farklı taleplerine aynı anda hizmet verebilir. Modelde bazı fancoiller soğuturken diğerleri ısıtır; sıcak ve soğuk su devreleri birbirinden ayrı kalır.
Kaskad kazan grubu sıcak su devresinin ısı ihtiyacını karşılar. Animasyonda talebe göre devredeki kazan sayısı değişir. Gerçek projede kazanların kapasitesi, sıralaması ve kontrolü binanın ısı yükü ve işletme koşullarıyla belirlenir.
Çalışma PrensibiFan ve motorlu damperin devreye girişi, tavan menfezinden kovaya hava dağılımı.
Uygulama DetayıDört su hattı, motorlu vana, pislik tutucu, purjör ve sifonlu drenaj bir arada.
Uygulama DetayıGiriş tavanındaki klima yerleşimi, odaya üfleme ve dönüş havasının izlediği yol.
