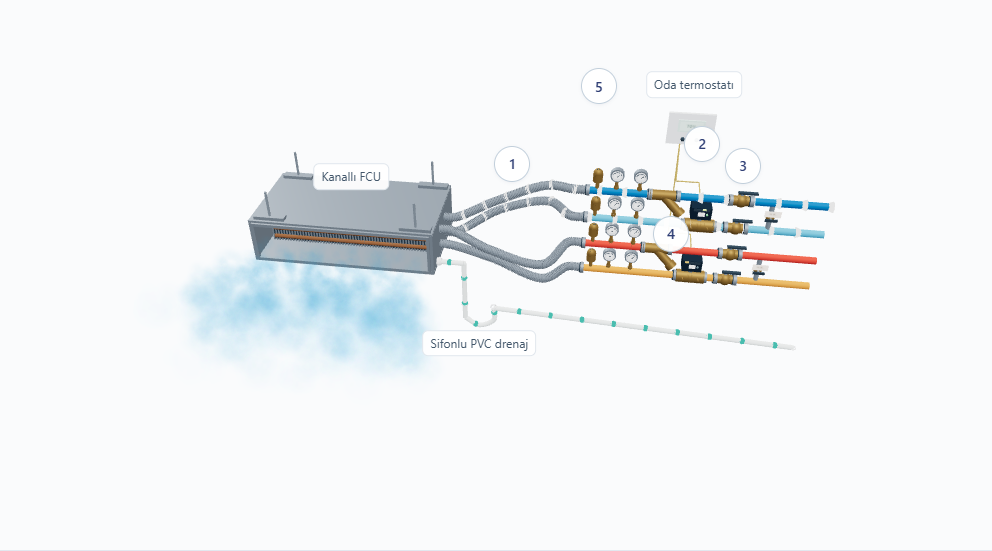

Dört borulu fancoil bağlantısında ısıtma ve soğutma suyu ayrı hatlardan cihaza ulaşır. Motorlu vana, pislik tutucu, kesme vanaları, purjör ve esnek bağlantılar bu su devrelerini tamamlar; yoğuşma suyu ise ayrı bir sifonlu drenaj hattından uzaklaşır.
Soğutma ve ısıtma devreleri, cihazın hidrolik ağızlarına ayrı bağlantı takımlarıyla ulaşır. Esnek hortumlar doğrudan cihaza bağlıdır; yoğuşma suyu ise yoğuşma tavasının ayrı tahliye ağzından drenaj hattına geçer. Bağlantı tarafı ve ağızların yerleşimi, seçilen cihaz modeline bağlıdır.
Soğuk ve sıcak su devrelerinin her birinde bir gidiş ve bir dönüş bağlantısı bulunur. Cihazın üretici çizimi, bağlantı tarafını ve ağızların konumunu belirler. Yoğuşma drenajı bu dört su hattından bağımsızdır.
Dört kıvrımlı fleks hortum, arada ilave borulama olmadan cihaz ağızlarına bağlanır. Otomatik hava purjörleri, flekslerin tesisat tarafında hemen öncesindeki sabit boru T bağlantılarındadır. Böylece cihaz bağlantısı ile hava tahliye noktası aynı detayda görünür.
İki gidiş hattındaki Y tipi pislik tutucular ile iki dönüş hattındaki motorlu oransal kombine dinamik balans vanaları ayrı görevler üstlenir. PICV, çalışma aralığı içinde kontrol ve balans işlevlerini birleştirerek talebe uygun su geçişini düzenler. Küresel vanalar, bakım sırasında ilgili hatların ayrılmasına olanak sağlar.
Oda termostatının ısıtma veya soğutma talebi, ilgili vananın aktüatör hareketiyle birlikte gösterilir. Animasyondaki yüzde kumanda talebini ifade eder. Boru içindeki su hareketi ile cihazın üflediği hava, sistemin iki ayrı tarafı olarak izlenir.
Yoğuşma suyu, drenaj tavasının ayrı tahliye ağzından alınır. Sifonun alt kıvrımındaki su kapanı, cihaz ile drenaj hattı arasındaki istenmeyen hava geçişini engeller. Tahliyeye doğru eğimli devam eden hat ve sifonun yüksekliği, cihaz basıncı ile üreticinin montaj düzeniyle ilişkilidir.
SCA Mühendislik, bağlantı grubunu yalnız cihazın su ağızları üzerinden değerlendirmez. Vana erişimi, servis alanı, drenaj güzergâhı ve tavan mimarisi aynı yerleşimde ele alınır. Bağlantı tarafı ve ağızların konumu, seçilen cihaz modeline göre değişebilir.
Bu örnekteki oransal kombine dinamik balans vanası, oda termostatının talebine göre serpantinden geçen suyu kontrol eder ve hidrolik dengeye hizmet eder. Vana tipi ve çalışma aralığı, cihazın debisi ve sistem koşullarıyla birlikte seçilir.
Modelde otomatik purjör, esnek hortumun tesisat tarafındaki sabit boruda yer alır. Esnek bağlantı hafif bükülerek doğrudan cihaz ağzına ulaşır; araya yeniden sabit borulama eklenmez. Bu düzen, bağlantı ile servis erişiminin birlikte görülmesini sağlar.
Yoğuşma tavasından çıkan su, dört su hattından bağımsız PVC drenaj hattına geçer. Sifon ve hat eğimi, suyun tahliyesi ve cihazın basınç koşullarıyla birlikte değerlendirilir; sifonun ölçüsü her cihaz için aynı kabul edilmez.
