Kazan ve primer devre
Kazan tarafındaki su dolaşımı ile tesisatın dolaşımı denge kabında bir araya gelir. Modelde sıcak gidiş ve soğuyan dönüş izlenebilir.
3D BAĞLANTI ŞEMASI · ÇALIŞMA PRENSİBİ

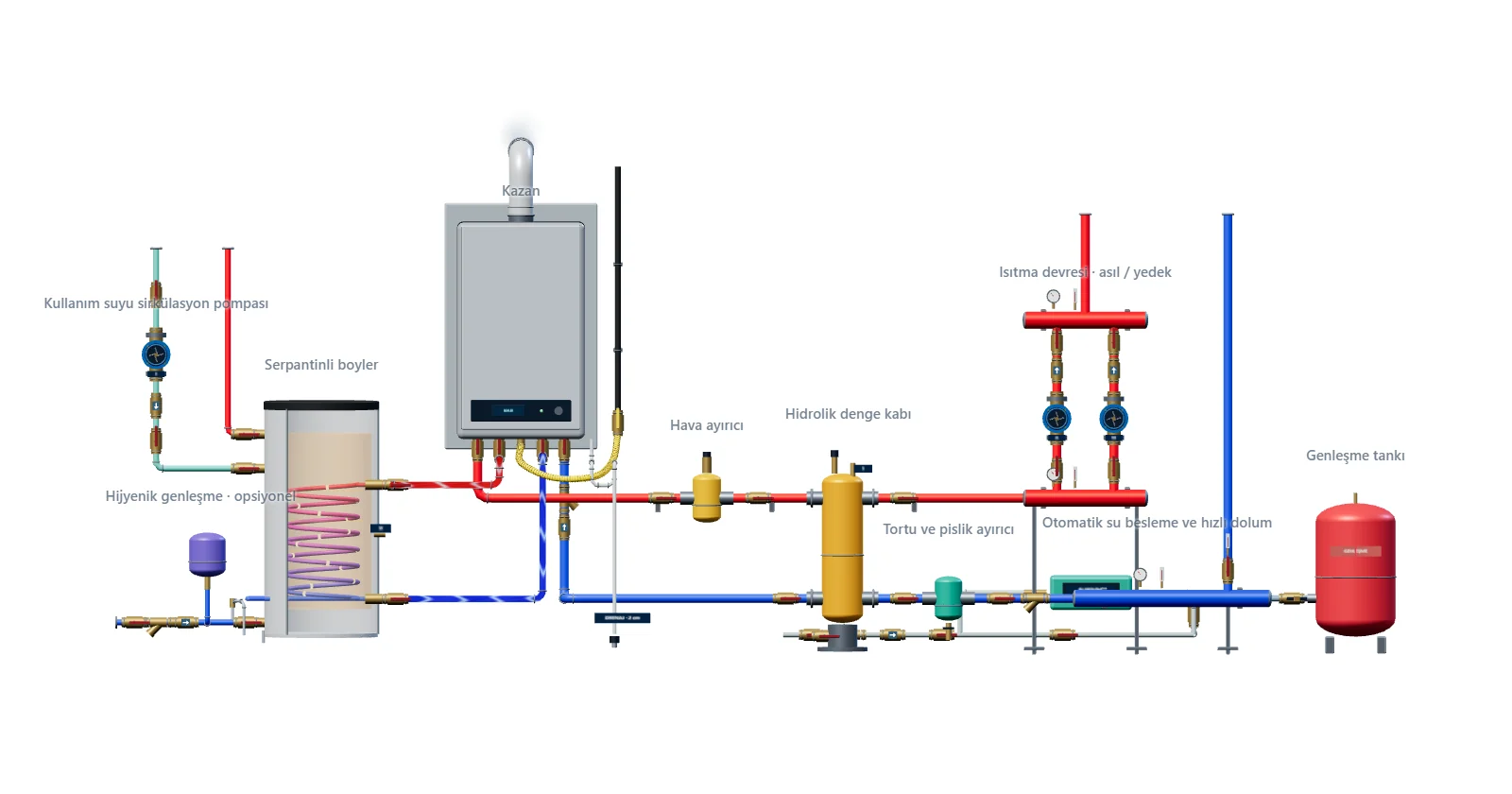

Tek Kazanlı Isıtma ve Boyler Bağlantı Şeması
Bir kazanın hem ısıtma tesisatını hem de serpantinli boyleri nasıl beslediğini inceleyin. Kazan bağlantıları, hidrolik denge kabı, asıl-yedek pompa grubu ve kullanım sıcak suyu devresi aynı modelde buluşuyor.
Model doğrudan çalışır. Sürükleyerek döndürün, yakınlaştırın; ısıtma ve sıcak su modlarını değiştirin. Mobilde iki parmakla yakınlaştırabilir, Tam ekran düğmesiyle modeli büyütebilirsiniz.
Kazan sistemi bağlantı şeması nasıl okunur?
Bu tek kazanlı sistemde ısıtma gidiş ve dönüş hatları ile boyler serpantininin gidiş ve dönüş hatları ayrı bağlantılardır. Isıtma suyu, kazan ile dağıtım tesisatı arasında kapalı devrede dolaşır. Boylerde depolanan kullanım suyu ise ayrı kalır; serpantinin içinden geçen kazan suyundan ısı alır.
| Bileşen | Bağlantısı ve görevi |
|---|---|
| Kazan | Isıtma tesisatına ve boyler serpantinine gerekli ısıyı sağlar. Gaz, baca ve yoğuşma drenajı su devrelerinden ayrı gösterilir. |
| Hidrolik denge kabı | Kazan devresi ile dağıtım devresini düşük basınç kayıplı ortak hacimde hidrolik olarak ayırır. |
| Asıl ve yedek pompa | Aynı dağıtım devresine bağlıdır. Modelde asıl pompa çalışır; yedek pompa bekler. Bunlar iki ayrı ısıtma zonu değildir. |
| Serpantinli boyler | Kullanım suyunu depolar. Kazandan gelen su, boylerin iç serpantininden geçerek depolanan suya ısı aktarır. |
| Genleşme ve ayırıcılar | Isıtma genleşme tankı dönüşe bağlıdır. Hava ayırıcı ve tortu ayırıcı kendi hatlarında yer alır; kullanım suyu genleşme bağlantısı ayrı tutulur. |
Tek kazanlı ısıtma sistemi nasıl çalışır?
Isıtma modunda kazanın ısıttığı su, hava ayırıcıdan geçerek denge kabının kazan tarafına gelir. Dağıtım tarafındaki asıl pompa bu suyu ortak gidiş kolektöründen tesisata gönderir. Isısını mahallere aktaran su, dönüş kolektörü ve tortu ayırıcı üzerinden denge kabına, ardından kazana döner.
Asıl pompa çalışır
Ortak pompa emiş ve basma kolektörleri tek dağıtım hattına bağlıdır. Yedek pompa aynı görev için hazır tutulur.
Su kazana döner
Tesisattan gelen dönüş suyu yeniden ısıtılmak üzere kazan devresine alınır. Boru içindeki hareket, dolaşım yönünü gösterir.
Gerçek bir projede pompa seçimi, basınç kaybı, tasarım sıcaklıkları, vana düzeni ve otomasyon birlikte değerlendirilir. Asıl-yedek değişimi ve arıza senaryoları seçilen kontrol sistemine göre tanımlanır; model kendiliğinden bir yedekleme otomasyonu tasarlamaz.
Boylerle kullanım sıcak suyu üretimi
Sıcak su modunu açtığınızda kazan suyu boyler serpantinine yönelir. Serpantinin yüzeyi aracılığıyla ısı, boylerde depolanan kullanım suyuna geçer. Serpantinden çıkan kazan suyu ayrı dönüş hattıyla kazana gelir. Böylece ısıtma suyu ile musluklarda kullanılan su birbirine karışmadan ısı aktarımı sağlanır.
Boylerin soğuk su girişi, sıcak su çıkışı ve sirkülasyon dönüşü ayrı hatlardır. Sirkülasyon hattı, kullanım sıcak suyunun bina içindeki dolaşımını anlatır; boyler serpantiniyle aynı su devresi değildir. Modelde sıcak su talebi önceliklidir: boyler şarjı sırasında ısıtma dağıtım pompaları bekler. Gerçek tesisatta bu öncelik, cihaz ve otomasyon düzenine göre projelendirilir.
Serpantin kesiti ve sıcak renkli su hacmi, ısı aktarımını görünür kılar. Renkler gerçek bir sıcaklık ölçümü veya su kalitesi göstergesi değildir.
Hidrolik denge kabının çalışma prensibi
Denge kabı ısı kazancı üreten bir cihaz değildir. Kazan ve dağıtım pompalarının birbirini etkilemesini azaltan düşük basınç kayıplı bir ortak hacim oluşturur. İki devrenin debisi aynı olmadığında, fazla debi bu hacmin içinde yön değiştirir. Isıtma modunda kesiti açarak üç örneği karşılaştırabilirsiniz.
Doğrudan geçiş
Kazan gidişi üst bağlantıdan tesisata, tesisat dönüşü alt bağlantıdan kazana geçer. Kabın içinde net dikey bypass akışı oluşmaz.
İç akış aşağı yönelir
Tesisatın almadığı sıcak su, denge kabı içinde aşağı döner ve kazan dönüşüne karışır. Bu örnekte kazan dönüş suyu daha sıcak olur.
İç akış yukarı yönelir
Tesisat dönüşünün bir bölümü yukarı çıkarak sıcak gidişe karışır. Tesisata gönderilen suyun sıcaklığı, kazanın gidiş sıcaklığından daha düşük olabilir.
Örnek debi oranları yalnızca bu üç durumu karşılaştırmak içindir. Denge kabı ve pompa boyutlandırması için cihazın gerekli debisi, tesisat yükü ve basınç kayıpları ayrıca hesaplanır.
Bu şema hangi konuları birlikte gösterir?
Kazan dairesi veya teknik hacim planlanırken yalnızca cihazların yerini belirlemek yeterli değildir. Kazan altı bağlantı sırası, bakım erişimi, pompa değişimi, genleşme bağlantısı, gaz-baca düzeni ve boru güzergâhı birlikte ele alınır. Bu 3D şema, ekiplerin aynı bağlantı ilişkisini görerek konuşabilmesi için hazırlanmıştır.
- Kazan ve boylerin ayrı gidiş-dönüş bağlantıları
- Primer ve sekonder devrenin denge kabında buluşması
- Tek dağıtım hattındaki asıl-yedek pompa ilişkisi
- Boyler serpantini ve kullanım suyu devresinin ayrılması
- Genleşme tankı, hava ve tortu ayırıcılarının yerleşimi
Model, çalışma prensibini anlatan örnek bir yerleşimdir. Gerçek projenin kapasitesi, boru çapları, güvenlik donanımı ve uygulama ölçüleri yerine geçmez.
Kazan ve boyler sistemi hakkında sorular
Tek kazan hem ısıtma hem sıcak su sağlayabilir mi?
Uygun cihaz ve otomasyon düzeniyle kazan, ısıtma tesisatına ve boyler serpantinine ısı sağlayabilir. Bu model boyler şarjına öncelik veren bir çalışma örneği gösterir; kapasite ve kullanım profili gerçek proje için ayrıca değerlendirilir.
Boyler suyuyla kazan suyu aynı mı?
Hayır. Boylerde depolanan kullanım suyu ile serpantinin içinden dolaşan kazan suyu ayrı devrelerdir. Aralarında serpantin yüzeyinden ısı aktarımı olur.
İki pompa neden birlikte çalışmıyor?
Bu bağlantı şemasındaki pompalar asıl ve yedek olarak ele alınmıştır. Aynı dağıtım devresine bağlı oldukları için iki ayrı zonu temsil etmezler. Modelde yalnızca asıl pompa çalışır.
Denge kabı suyu ısıtır mı?
Isı üretmez. İki devreyi hidrolik olarak ayırır. Debiler farklı olduğunda kabın içindeki karışma, gidiş ve dönüş sıcaklıklarını etkileyebilir.
Bu kazan bağlantı şeması doğrudan uygulanabilir mi?
Hayır. Şema bağlantı ilişkilerini açıklayan bir modeldir. Uygulama için ısı kaybı, sıcak su ihtiyacı, cihaz seçimi, pompa ve boru hesabı, güvenlik donanımı ve yerel koşullar değerlendirilmelidir.
