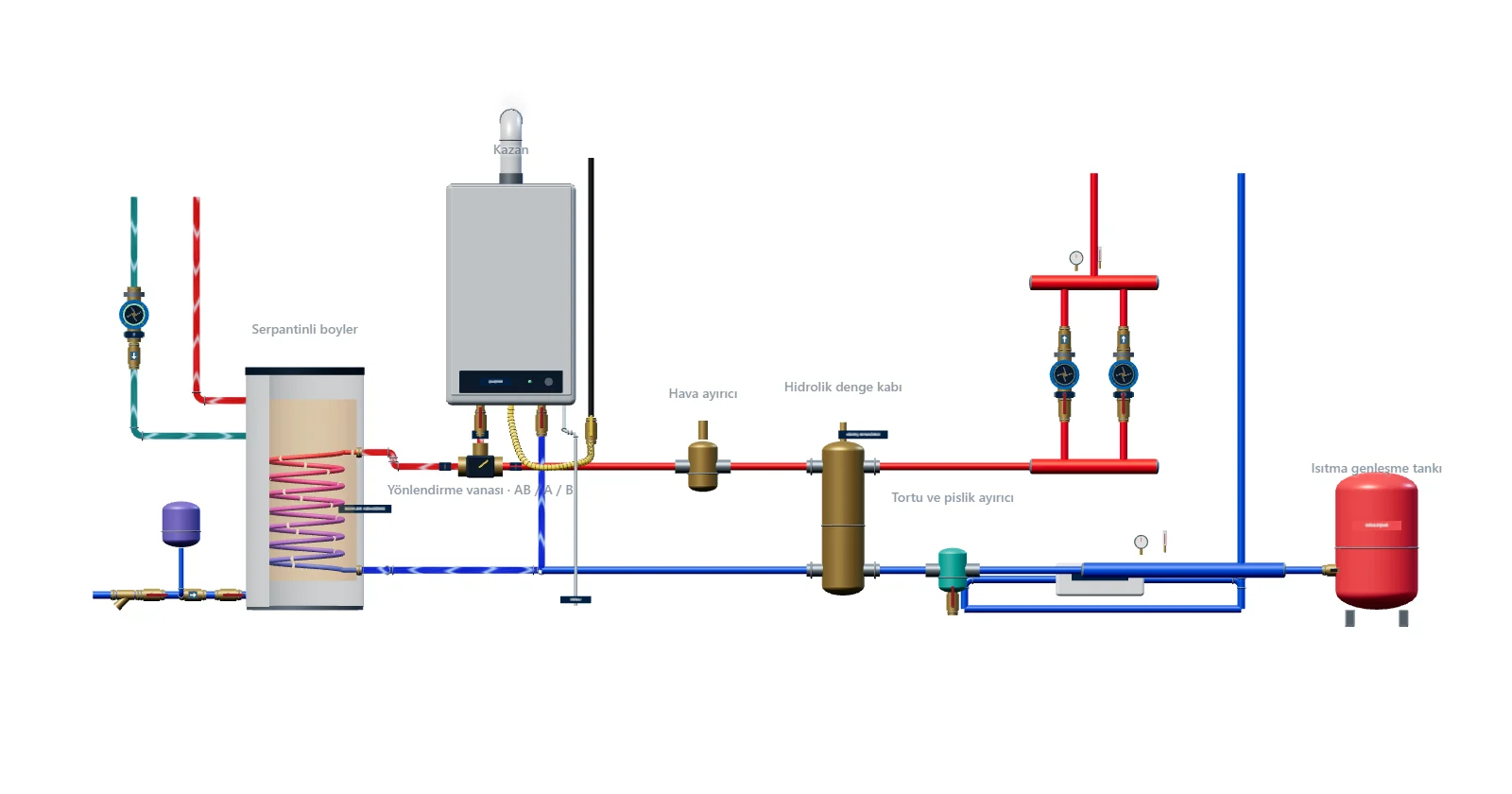

Üç Yollu Vanalı Kazan ve Boyler Bağlantı Şeması
Bir kazanın ürettiği ısı, motorlu üç yollu vana ile ısıtma tesisatına veya boyler serpantinine yönlenir. Vana konumunu, ortak dönüş hattını ve sıcak su üretimini aynı 3D bağlantı şemasında izleyin.
Model açık başlar. Sürükleyerek döndürün, yakınlaştırın ve çalışma durumlarını değiştirin. Mobilde iki parmakla yakınlaştırabilir, Tam ekran düğmesiyle modeli büyütebilirsiniz.
Üç yollu vanalı kazan bağlantı şeması nasıl okunur?
Bu bağlantıda kazandan gelen sıcak su, üç yollu vananın AB ağzına ulaşır. Vana A yönüne açıldığında boyler serpantini; B yönüne açıldığında ısıtma tesisatı beslenir. Boyler dönüşü ve ısıtmanın primer dönüşü kazana giden ortak dönüşte birleşir. Bu yüzden ayrı boyler gidiş-dönüş portları kullanan bir bağlantıyla aynı düzen değildir.
| Bileşen | Bağlantı ve görev |
|---|---|
| Üç yollu yönlendirme vanası | AB ortak giriş; A boyler, B ısıtma çıkışı. |
| Isıtma pompa grubu | Ortak emiş ve basma kolektörlerinde bir asıl ve bir yedek pompa. |
| Boyler serpantini | Vananın A kolundan beslenir; dönüşü kazanın ortak dönüşüne gelir. |
| Denge kabı | Yalnızca ısıtma kolunun primer-sekonder ayrımı. |
Üç yollu vananın AB, A ve B portları
AB portu, kazandan gelen ortak sıcak su girişidir. A portu boyler serpantinine, B portu hava ayırıcı ve denge kabı üzerinden ısıtma devresine bağlıdır. Modelde motor üzerindeki konum göstergesi, seçilen çalışma moduna göre hareket eder. Borulardaki akış da yalnızca açık kola yönelir.
Bu şemadaki vana on-off yönlendirme görevi yapar. İki farklı sıcaklıktaki suyu belirli oranda karıştıran bir ısıtma karışım vanası olarak kullanılmaz. Port harflerinin bu modeldeki karşılığı kaynak bağlantıya göre korunmuştur; gerçek bir vananın gövde işaretleri ve üretici akış yönü montaj öncesinde ayrıca kontrol edilir.
Serpantin beslemesi
Kazan suyu boylerin iç serpantininden geçer. Depolanan kullanım suyuna ısı aktararak ortak dönüşe gelir.
Denge kabına gidiş
Isıtma modunda hava ayırıcı ve denge kabı beslenir. Sekonder asıl pompa suyu tesisata gönderir.
Isıtma devresinde suyun izlediği yol
Isıtmayı açtığınızda üç yollu vana AB → B konumunda gösterilir. Kazanın gidiş suyu, hava ayırıcıdan sonra hidrolik denge kabının primer girişine gelir. Denge kabının sekonder çıkışından alınan su, pompa grubunun ortak emiş kolektörüne ulaşır. Asıl pompa çalışırken yedek pompa bekler; su ortak basma kolektöründen ısıtma tesisatına çıkar.
Tesisattan dönen su, dönüş kolektörü ve tortu-pislik ayırıcı üzerinden denge kabına ulaşır. Primer dönüş ise kazana giden ortak dönüş hattına bağlanır. Gidiş ve dönüş borularının aynı yerde kesişmesi her zaman hidrolik bağlantı anlamına gelmez; modelde bağlantı ağızları, kolektör kolları ve arkadan geçen borular ayrı okunmalıdır.
Asıl ve yedek pompalar aynı dağıtım devresinin iki alternatif pompasıdır. İki ayrı ısıtma zonu gibi değerlendirilmez. Gerçek projede pompa değişimi, arıza kontağı, çalışma saati eşitlemesi ve elektriksel kilitleme seçilen otomasyonla tanımlanır.
Boyler talebinde yönlendirme ve ortak dönüş
Sıcak suyu açtığınızda bu model ısıtma dağıtımını beklemeye alır ve vanayı AB → A yönüne çevirir. Kazan suyu doğrudan boyler serpantinine gider. Serpantin boyunca ilerleyen su, çevresindeki depolanmış kullanım suyuna ısı verir; çıkışta ortak dönüş üzerinden kazana döner. Aynı anda ısıtma kolunda dolaşım gösterilmez.
Boyler sıcaklık duyar elemanı, depolama sıcaklığı hakkında kumandaya bilgi sağlar. Talebin başlaması, sona ermesi ve vananın yeniden ısıtmaya dönmesi gerçek sistemin kontrol ayarlarıyla ilişkilidir. Ekrandaki düğmeler bu iki çalışma durumunu karşılaştırmanızı sağlar; belirli bir sıcaklık set değeri veya gerçek şarj süresi atamaz.
Kazan suyu ile kullanım suyu ayrı kalır. Serpantinin içindeki su kapalı ısıtma devresine aittir. Boylerin dışarıya sıcak su çıkışı, şebeke soğuk su girişi ve kullanım suyu sirkülasyon dönüşü ise kullanım suyu tarafındadır. Sirkülasyon pompasının görevi, boyleri kazan suyuyla şarj etmek değildir.
Denge kabı ve yardımcı bağlantılar
Denge kabı, kazan ve ısıtma tesisatı pompalarının birbirini etkilemesini azaltan düşük basınç kayıplı ortak hacimdir. Kazan ve tesisat debileri eşitse sıcak su üst bağlantılardan tesisata, dönüş suyu alt bağlantılardan kazana geçer. Kazan debisi daha büyük olduğunda fazla sıcak su kabın içinde aşağı döner; tesisat debisi daha büyük olduğunda dönüş suyunun bir bölümü yukarı çıkarak gidişe karışır.
Kesit seçeneği bu üç durumu gösterir. Denge kabı ısı üretmez; karışma nedeniyle ilgili çıkış sıcaklığı değişebilir. Boyler modunda ısıtma kolu kapalı olduğu için bu model denge kabında ısıtma dolaşımı göstermez. Denge kabının gerçek çapı ve bağlantı ölçüleri, tasarım debisi ve seçilen cihazın koşullarıyla belirlenir.
Isıtma genleşme tankı ortak dönüş tarafındadır. Otomatik su besleme ve hızlı dolum bağlantıları paralel kollar halinde arkaya yerleştirilmiştir. Kullanım suyu girişindeki opsiyonel hijyenik genleşme deposu ise kapalı ısıtma devresinin genleşme tankı ile aynı görevde değildir. Gaz bağlantısı, baca ve yoğuşma tahliyesi su devrelerinden ayrı gösterilir.
Uygulama öncesinde birlikte değerlendirilen konular
Bağlantı ilişkisi, cihaz seçimi ve boru hesabı aynı çalışma değildir. Gerçek uygulama için yapının ısıtma yükü, kullanım sıcak suyu ihtiyacı, cihazın dolaşım koşulları ve mevcut tesisatın basınç kayıpları birlikte ele alınır. Genleşme ve güvenlik donanımı, su kalitesi, bakım erişimi, gaz ve baca koşulları ayrıca kontrol edilir.
- Gidiş-dönüş güzergâhları ve servis erişimi
- Pompa görevi, çekvalf yönü ve izolasyon düzeni
- Boyler sensörü, motorlu vana ve kumanda ilişkisi
- Primer-sekonder debiler ve kolektör hesabı
- Kullanım suyu ile kazan suyunun ayrı tutulması
3D yerleşim bağlantı ve çalışma prensibini açıklar. Cihaz güçleri, boyler hacmi, boru çapları ve imalat ölçüleri bu modelden alınmaz; proje koşullarına göre belirlenir.
Üç yollu vanalı kazan ve boyler hakkında sorular
Bu üç yollu vana karışım yapar mı?
Bu bağlantıda görevi yönlendirmedir: AB ortak girişi A boyler veya B ısıtma koluna açar. Dönüş suyu karıştıran motorlu ısıtma vanasından farklı çalışır.
Boyler ve ısıtma dönüşü nerede birleşir?
Boyler serpantininden gelen kazan suyu, denge kabının primer dönüşüyle ortak dönüş hattında birleşerek kazana ulaşır. Kullanım suyu bu birleşime katılmaz.
Sıcak su açıldığında ısıtma neden durur?
Model boyler önceliği veren yönlendirme durumunu gösterir. Vana boyler kolunu açarken ısıtma dağıtım pompası bekler. Gerçek öncelik ve süreler cihaz ve otomasyon projesine göre belirlenir.
Boyler sirkülasyon pompası serpantini mi besler?
Hayır. Kullanım suyu sirkülasyonu ile kazan suyunun serpantin dolaşımı farklı devrelerdir. Sirkülasyon pompası kullanım suyu tarafındadır.
Diğer bağlantı düzenleriyle karşılaştırın
Vananın görevi ve boyler beslemesi değiştiğinde bağlantı düzeni de değişir. Aynı beyaz temadaki diğer 3D modellerde bu farkları inceleyebilirsiniz.
