Deluge ve Su Sprey Sistemi Nedir?

Açık nozullarla geniş ve hızlı boşaltma

Deluge sistemleri, açık nozulların bağlı olduğu sabit su tesisatlarıdır.

Boru ağı normal bekleme durumunda çoğunlukla suyla dolu değildir.

Algılama sonrasında ana deluge vanası açılarak tüm nozullar beslenir.

Su sprey düzeni yüzey veya alan üzerinde tasarlanmış dağılım oluşturur.

Amaç yangını kontrol etmek, yayılımı sınırlamak veya ekipmanı soğutmaktır.

Kesin koruma hedefi, tehlike senaryosu ve tasarım kriterleriyle belirlenir. Koruma hedefi proje başlangıcında açıkça kaydedilmelidir.

• Hızlı ve eş zamanlı uygulama
• Alan veya ekipman koruması
• Algılamayla çalışan ana vana

Deluge Sistemi Nasıl Çalışır?

Algılamadan ana vana açılışına

Bağımsız algılama sistemi yangın belirtilerini tanımlanan yönteme göre izler.

Doğrulanan alarm, kontrol paneli üzerinden deluge vanasını etkinleştirir.

Vana açıldığında su ana hattan boş boru ağına hızla dolar.

Açık nozullar aynı zon içinde eş zamanlı olarak boşaltmaya başlar.

Akış anahtarı alarm bilgisini yangın kontrol sistemine geri iletir.

Manuel başlatma düzeneği gerekli durumda operatöre doğrudan müdahale imkânı verir. Başlatma mantığı saha riskleriyle birlikte doğrulanır.

• Deluge vanasının açılması
• Boru ağının hızla dolması
• Tüm nozulların boşaltması

Sistemin Ana Bileşenleri

Yangın su deposu ve pompalar hesaplanan toplam talebi karşılamalıdır.

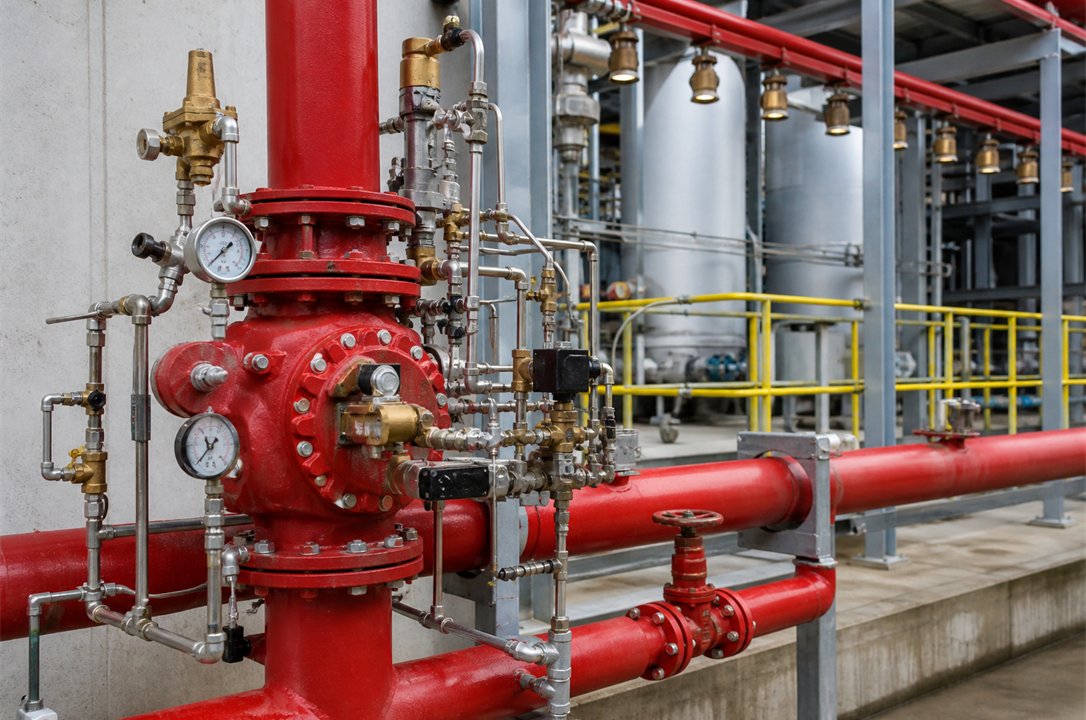

Deluge vana istasyonu akışı güvenli biçimde kontrol eden merkezdir.

Algılama ekipmanı çevresel koşullara ve gelişen yangına göre seçilir.

Kontrol paneli alarm, vana ve proses komutlarını senaryo içinde birleştirir.

Açık nozullar hedef yüzeye uygun püskürtme açısı ve debi sağlar.

Boru, askı ve drenaj elemanları hızlı dolum koşullarına göre düzenlenir. Bileşen kapasitesi eş zamanlı talepleri karşılamalıdır.

• Deluge vana istasyonu
• Algılama ve kontrol sistemi
• Açık nozullar ile borulama

Deluge Sistemleri Nerelerde Kullanılır?

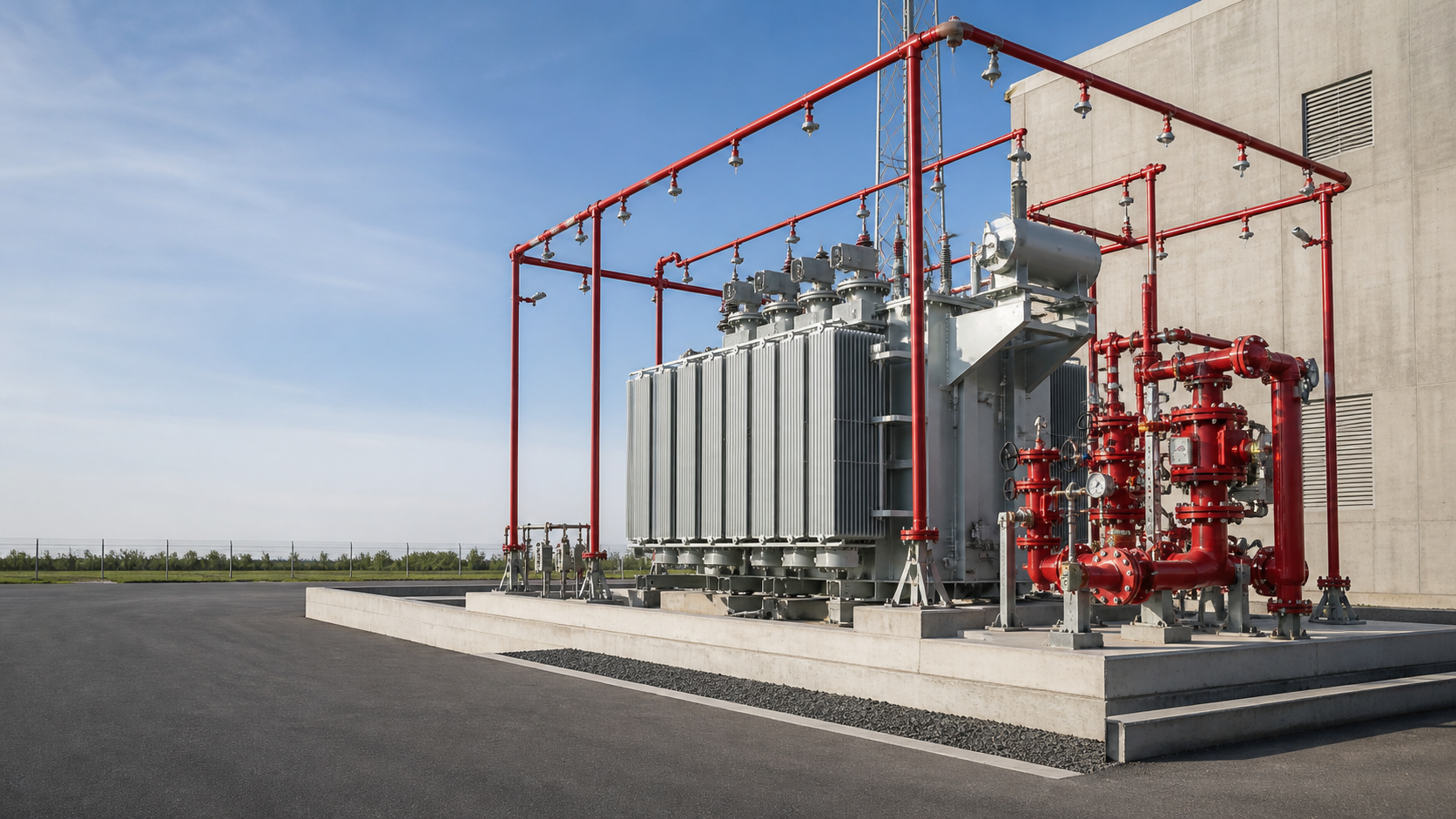

Transformatör alanları yangın yayılımı ve maruz kalma riskiyle değerlendirilir.

Konveyörler hızlı ilerleyen yangına karşı bölgesel koruma gerektirebilir.

Petrokimya prosesleri yüksek ısı akısı nedeniyle özel uygulama oluşturur.

Tank ve ekipman yüzeyleri dış yangından kaynaklanan ısıya maruz kalabilir.

Uçak hangarları yetkili şartlar ve seçilen sistem yaklaşımıyla projelendirilir.

Her uygulamada drenaj, taşkın ve çevresel etkiler önceden incelenmelidir. Su hasarı olasılığı tasarım kararlarına eklenmelidir.

• Petrokimya proses ekipmanları
• Konveyör ve transfer hatları
• Özel endüstriyel riskler

Deluge ile Su Sprey Arasındaki Yaklaşım

Alan boşaltması ve yönlendirilmiş yüzey koruması

Deluge tanımı, açık nozullu sistemin eş zamanlı çalışmasını ifade eder.

Su sprey tasarımı, suyun belirli yüzeylere yönlendirilmesini öne çıkarır.

Bazı projelerde iki yaklaşım aynı koruma zonunda birlikte uygulanabilir.

Nozül açısı ve damla karakteri hedef ekipmanın geometrisine göre seçilir.

Rüzgâr, engeller ve yüzey yönü gerçek dağılımı önemli ölçüde etkiler.

Adlandırmadan önce sistemin performans hedefi açık biçimde tanımlanmalıdır. Her nozül tanımlı yüzeyi kesintisiz kapsamalıdır.

• Yönlendirilmiş yüzey ıslatma
• Maruz kalma soğutması
• Tehlikeye göre nozül seçimi

Hidrolik Tasarım ve Su Kaynağı

En olumsuz zon için gerekli yoğunluk ve çalışma alanı belirlenir.

Nozül debileri basınç, püskürtme açısı ve hedef kapsamayla hesaplanır.

Boru ağı hızlı dolum ve sürtünme kayıpları birlikte değerlendirilerek boyutlandırılır.

Pompa ile depo kapasitesi eş zamanlı diğer taleplerle karşılaştırılır.

Vana istasyonundaki basınç kayıpları hidrolik modele doğru biçimde eklenir.

Drenaj kapasitesi boşalan büyük su miktarını güvenle uzaklaştırabilmelidir. Kaynak sürekliliği hidrolik performans kadar önemlidir.

• Nozül basıncı ve debisi
• Pompa ile depo doğrulaması
• Drenaj kapasitesi kontrolü

Algılama ve Kontrol Senaryosu

İstenmeyen boşalmayı azaltan güvenilir mantık

Algılama yöntemi yangının gelişimi ve ortam etkilerine göre seçilir.

Isı, alev veya uygun diğer dedektörler zon yapısıyla koordine edilir.

Çapraz doğrulama bazı risklerde istenmeyen boşalma olasılığını azaltabilir.

Kontrol paneli vana açma yanında ekipman durdurma komutları üretebilir.

Yerel alarm ve uzaktan izleme sinyalleri açıkça tanımlanır.

Enerji kaybı ile arıza durumları güvenli çalışma hedefiyle değerlendirilir. Algılama senaryosu düzenli aralıklarla yeniden sınanmalıdır.

• Zon ve doğrulama mantığı
• Proses durdurma bağlantıları
• Alarm ile arıza izleme

Montaj ve Saha Koordinasyonu

Vana istasyonu test, drenaj ve bakım erişimleri korunarak yerleştirilir.

Boru askıları su darbesi ve dolum kuvvetlerine uygun tasarlanır.

Nozül yönleri çarpma, titreşim ve mekanik hasara karşı korunur.

Engellerin püskürtme deseni üzerindeki etkisi montaj sırasında tekrar kontrol edilir.

Elektrik kablolaması algılama ile vana aktüasyonuna göre koordine edilir.

Sahadaki her zon okunabilir etiketler ve akış şemasıyla tanımlanır. Saha kontrolleri püskürtme engellerini erken belirler.

• Dayanıklı askılama sistemi
• Doğru nozül yönlendirmesi
• Eksiksiz zon etiketlemesi

Test, Devreye Alma ve Bakım

Devreye alma öncesinde boru temizliği ve mekanik bağlantılar kontrol edilir.

Deluge vanasının açılma fonksiyonu güvenli test prosedürüyle doğrulanır.

Seçilmiş boşaltma testi nozül dağılımı ve drenaj davranışını gösterebilir.

Algılama, alarm ve proses komutları senaryo matrisi üzerinden denenir.

Periyodik bakım vana, trim, nozül ve algılama bileşenlerini kapsar.

Korunan ekipman değiştiğinde püskürtme kapsamı yeniden değerlendirilmelidir. Test sonuçları gelecekteki bakım için saklanır.

• Algılama ve alarm doğrulaması
• Nozül ile trim bakımı

SCA Mühendislik ile Deluge Çözümleri

SCA Mühendislik, yüksek riskli alanları saha keşfiyle ayrıntılı inceler.

Projelendirme sürecinde hidrolik hesap, algılama ve drenaj birlikte ele alınır.

Uygulama, proses operasyonu ve diğer tesisat disiplinleriyle koordineli yürütülür.

Test ve devreye alma sonuçları ölçümlerle kayıt altına alınır.

İşletme ekibine vana, alarm ve manuel müdahale noktaları açıklanır.

Planlı bakım, sistemin güvenilirliğini ve saha değişikliklerinin izlenmesini destekler. İşletme personeli manuel başlatmayı güvenle öğrenmelidir.

• Bütünleşik hidrolik tasarım
• Kayıtlı test ve bakım
