Tavanı cihazdan önce birlikte okuyalım
Kiriş, kanal, iç ünite, aydınlatma, perde cebi ve servis kapağı aynı kesitte değerlendirilir. Sadece cihaz yüksekliği üzerinden tavan kotu verilmez.
MİMARLAR İÇİN · VİLLA PROJELERİ
Villa mekanik
sistemleri.
Mimariyi tamamlayan konfor. Kazan ve boylerden VRF klimaya, yerden ısıtmadan taze havaya kadar villanın mekanik kararlarını aynı projede buluşturuyoruz.
Konsept seçimi · Mimari koordinasyon · Proje ve uygulama
ISITMASOĞUTMATAZE HAVASICAK SU
MİMARİ İLE BİRLİKTE
Konforu, planın bir parçası olarak tasarlayalım.
Villa mekanik sistemleri; ısıtma, soğutma, kullanım sıcak suyu ve havalandırmanın yapının kullanımına uygun biçimde birlikte planlanmasıdır.
SCA Mühendislik olarak İstanbul’daki villa projelerinde mimari plan, yapı kabuğu ve mahal ihtiyaçlarını sistem seçimine taşıyoruz. Teknik hacim, tavan ve şaftları erken aşamada değerlendirerek ekipmanın konumunu, dağıtım yollarını ve bakım erişimini mimari ekiple birlikte netleştiriyoruz.
Her villaya aynı cihaz listesi uygulanmaz. Kat kullanımları, cam alanları, kaplamalar, banyo sayısı ve yaşam senaryosu sistemlerin kapsamını belirler.
01 / ISITMA · KULLANIM SICAK SUYU
Kazan sistemi ve boylerle sıcak su
Isı üretimi, dağıtım ve depolamayı teknik hacimde birlikte çözüyoruz.
Villanın ısıtma ihtiyacı ile banyo ve mutfakların kullanım sıcak suyu talebi ayrı hesaplanır. Kazan, boyler, pompalar, genleşme ve kontrol ekipmanları bu iki ihtiyacın çalışma senaryosuna göre seçilir. Boylerin hacmi yalnızca villanın metrekaresine göre belirlenmez; eşzamanlı kullanım, armatürler ve yeniden ısıtma süresi de değerlendirilir.
Mimari projede birlikte çözülenler
- Kazan ve boyler için yerleşim, taşıma ve bakım alanı
- Baca güzergâhı, yoğuşma tahliyesi ve teknik hacim bağlantıları
- Banyolara mesafe ve sıcak su sirkülasyonunun izlediği yol
Mekanik projede netleşenler
- Yerden ısıtma ve boyler için uygun sıcaklık ve kontrol düzeni
- Pompa grupları ve gerektiğinde hidrolik ayrım
- Kullanım suyu ile kapalı ısıtma devresinin ayrı tutulması
Küçük bir villa ile çok banyolu büyük bir konut aynı kazan düzenini gerektirmez. Tek kazan, kaskad veya ısı pompası alternatifini yük hesabı, kullanım alışkanlığı ve enerji altyapısıyla birlikte ele alıyoruz.
02 / SOĞUTMA · ODA BAZLI KONTROL
VRF klima ve gizli iç ünite yerleşimi
İç ünitenin yeri, tavan tasarımı ve dış ünite alanı aynı kararda buluşur.
Salon, yatak odası, çalışma odası ve misafir bölümleri farklı kullanım saatlerine ve güneş yüklerine sahip olabilir. Villa VRF klima sistemi bu mahal ihtiyaçlarına göre zonlanır. Kanallı iç ünitelerde cihazın kendisi kadar dönüş havası açıklığı, üfleme yönü ve servis kapağı da iç mimariyle birlikte planlanır.
Mimari projede birlikte çözülenler
- Tavan kesiti, kirişler, aydınlatma ve perde cepleriyle koordinasyon
- Yatak ve oturma bölgelerine göre menfez yerleşimi
- Teras veya bahçede dış ünite hava dolaşımı ve servis erişimi
Mekanik projede netleşenler
- Mahallere göre yük hesabı ve iç-dış ünite kombinasyonu
- Soğutucu akışkan hattı, kot farkları ve yoğuşma drenajı
- Oda kumandaları, merkezi kontrol ve işletme senaryosu
VRF klima ile taze hava ihtiyacını ayrı değerlendiriyoruz. Oda havasını şartlandıran bir iç ünite, tek başına villanın dış hava ihtiyacının karşılandığını göstermez; havalandırma çözümü ayrıca projelendirilir.
03 / ZEMİN KATLARI · ISITMA ZONLARI
Yerden ısıtma ve döşeme koordinasyonu
Bitmiş döşeme kotundan kolektör dolabına kadar kesintisiz bir tasarım.
Sulu yerden ısıtmayı oda ısı kayıpları, kullanılabilir döşeme alanı ve son kaplama seçimiyle birlikte planlıyoruz. Isı yalıtımı, boru yerleşimi, şap ve kaplama katmanları mimari kesitte birlikte gösterilir. Parke, taş ve diğer kaplamaların sisteme uygunluğu ürün koşullarıyla kontrol edilir.
Mimari projede birlikte çözülenler
- Bitmiş döşeme kotu, kapı eşikleri ve merdiven basamakları
- Sabit mobilyalar, mutfak adası ve ıslak hacim sınırları
- Kolektör dolabının görünümü, erişimi ve katlar arasındaki konumu
Mekanik projede netleşenler
- Mahal bazlı devre dağılımı ve kolektör bağlantıları
- Debi ayarı, oda termostatları ve ısı kaynağıyla kontrol ilişkisi
- Şap öncesi kontrol, test kayıtları ve uygulama sıralaması
Yerden ısıtma kış konforuna, VRF ise özellikle soğutma ve mahal bazlı hava şartlandırmaya hizmet edebilir. Birlikte kullanıldıklarında kumandaları, sıcaklık hedeflerini ve mevsim geçişlerini ortak işletme mantığıyla ele alıyoruz.
04 / TAZE HAVA · HAVA DAĞITIMI
Isı geri kazanımlı havalandırma
Yaşam alanlarına taze hava getirirken tavan ve cephe kararlarını koruyan bir yerleşim.
Taze hava ve egzoz güzergâhları villanın oda kullanımlarıyla birlikte tasarlanır. Isı geri kazanım cihazı, dışarı atılan havanın enerjisinden yararlanarak gelen dış havanın şartlandırma yükünü azaltmaya yardımcı olur. Debi, kanal kesiti, ses hedefi ve filtre erişimi aynı tasarımın parçalarıdır.
Mimari projede birlikte çözülenler
- Taze hava emişi ile egzoz atışının cephe veya çatıdaki yerleri
- Kanal geçişleri, asma tavan kotları ve cihazın servis kapağı
- Yatak odalarında hava dağılımı ve akustik beklenti
Mekanik projede netleşenler
- Mahal ihtiyacına uygun üfleme-egzoz debileri ve balans
- Filtre bakımı, cihaz koşullarına göre drenaj ve kontrol
- Mutfak davlumbazı ile ıslak hacim egzozlarının ayrı değerlendirilmesi
Yoğun yağ ve pişirme dumanı taşıyan davlumbaz hattı standart bir konut tipi ısı geri kazanım cihazına doğrudan bağlanacak hat gibi ele alınmaz. Mutfak, banyo ve yaşam alanlarının hava ilişkisini seçilen cihazın uygunluğu ve proje senaryosuyla netleştiriyoruz.
ÇİZİMDEN ÖNCE ORTAK KARARLAR
Mekaniğin mimariyle buluştuğu altı nokta.
Mekanik koordinasyonu, cihazlar seçildikten sonraki son kontrole bırakmıyoruz. Mimari ekibin kararlarını etkileyecek başlıkları plan ve kesitlerle birlikte çalışıyoruz.
Katlar arasında devamlı bir güzergâh
Kolonlar, şaftlar ve yatay dağıtım yolları konsept aşamasında eşleştirilir. Boru ve kanalların kat geçişleri taşıyıcı sistemle koordine edilir.
Bitmiş döşeme kotu bir tasarım girdisi
Yerden ısıtma katmanları, kaplama, kapı eşiği ve ıslak hacim kotları birlikte çözülür. Kolektörün yeri iç mimari planın bir parçasıdır.
Cephe, teras ve bahçeyi birlikte korumak
Dış ünite, hava emiş-atış noktaları ve baca çıkışı; görünüm, hava dolaşımı, komşu mekânlar ve bakım erişimiyle birlikte yerleştirilir.
Akustik hedefi yerleşim kararına taşımak
Yatak odası ve dinlenme alanlarının beklentisi, cihaz konumu, kanal güzergâhı ve titreşim önlemleri seçilirken tarif edilir.
İlk günden servis erişimini tarif etmek
Filtrelerin çıkarılabildiği, pompaların ve boylerin servis görebildiği alanlar bırakılır. Ekipman değişim yolu ve kapakların açılışı çizimde kontrol edilir.
SU ALTYAPISI
Sıhhi tesisat da bütünün parçası.
Temiz su dağıtımı, kullanım sıcak suyu sirkülasyonu ve atık su güzergâhları; ıslak hacimler, şaftlar ve bahçe bağlantılarıyla birlikte çözülür. İhtiyaç varsa hidrofor, depo ve bodrum terfi senaryosu ayrıca değerlendirilir.
KUMANDA VE İŞLETME
Oda kontrolünden ortak senaryoya.
Isıtma zonları, VRF oda kumandaları, boyler talebi ve havalandırma çalışma saatleri birlikte tarif edilir. Akıllı ev entegrasyonu isteniyorsa cihazların desteklediği haberleşme ve kontrol kapsamı, elektrik ve otomasyon ekipleriyle netleştirilir.
KÜÇÜK ÖNİZLEME · AYRINTILI İNCELEME
Sistemleri 3D olarak inceleyin.
Bağlantı düzenlerini, hava ve suyun izlediği yolu ve mimari birleşimleri mevcut modellerimizde görün. Her kart kendi etkileşimli inceleme sayfasını açar.

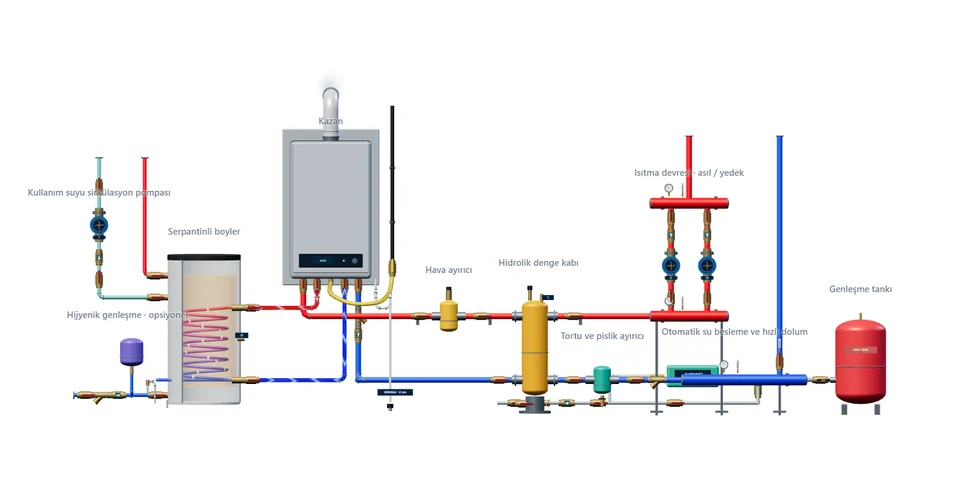

3DKazan ve boyler bağlantısı
Isıtma devresi, denge kabı ve serpantinle sıcak su üretimi.
3D modeli incele ↗
3DYerden ısıtma detayı
Döşeme katmanları, kolektör ve mimari kot ilişkisi.
3D modeli incele ↗
3DIsı geri kazanımı
Taze hava, egzoz ve tavan içindeki kanal bağlantıları.
3D modeli incele ↗
3DKanallı klima yerleşimi
Bir oda örneğinde gizli iç ünite, üfleme ve dönüş havası.
3D modeli incele ↗BİRLİKTE ÇALIŞMA AKIŞI
Konseptten, çalışan sisteme.
Mimari ekiple kararları ve teslim kapsamını aşama aşama netleştiriyoruz. Projelendirme, uygulama ve test kalemlerini teklif içinde açıkça ayırıyoruz.
- 01 / İHTİYAÇ
Konsept ve sistem seçimi
Planlar, mahal kullanımları, kabuk bilgisi ve konfor beklentisinden hareketle sistem senaryolarını karşılaştırıyoruz.
- 02 / KOORDİNASYON
Yerleşim ve güzergâh
Teknik hacim, tavan, döşeme, şaft ve dış alan kararlarını mimari kesitlerle eşleştiriyoruz.
- 03 / UYGULAMA
Projeyi sahaya taşıma
Çizim, ekipman ve uygulama sınırlarını netleştiriyor; tesisat işlerini mimari imalat sırasıyla koordine ediyoruz.
- 04 / TESLİM
Test ve işletmeye hazırlık
İş kapsamına göre test, devreye alma, debi ayarı ve kontrol senaryolarını kayda alıyor; kullanım ve bakım bilgisini teslim ediyoruz.
HİZMET KATALOĞUNDAN
Villa projenizin ilgili hizmetlerine ulaşın.
Sistem seçimi, uygulama ve teklif başlıklarını aşağıdaki hizmet sayfalarında ayrıntılı inceleyebilirsiniz.
MİMARLARIN SIK SORDUĞU KONULAR
Villa mekanik tasarımı hakkında.
Villa projesinde mekanik tasarıma ne zaman başlanmalı?
Konsept ve ön proje aşamasında birlikte başlamak, teknik hacim, şaft, tavan ve döşeme kararlarını sistem ihtiyacıyla eşleştirmeyi sağlar. Mimari plan, kesitler, cephe yaklaşımı ve kullanım senaryosu ilk görüşme için yeterli bir başlangıç oluşturur.
VRF klima, ısı geri kazanımlı havalandırmanın yerini tutar mı?
Genel olarak aynı görevi yapmazlar. VRF iç üniteleri mahallin ısıtma-soğutma ihtiyacına, havalandırma ise dış hava ve egzoz ihtiyacına cevap verir. Seçilen ekipmanın dış hava bağlantıları ayrıca doğrulanır; iki sistemin birlikte kontrolü projelendirilir.
Yerden ısıtma ile VRF klima birlikte kullanılabilir mi?
Evet, uygun tasarımda yerden ısıtma kışın ısı dağıtımını, VRF ise soğutmayı ve ihtiyaç duyulan diğer iklimlendirme görevlerini üstlenebilir. Birbirine karşı çalışmamaları için oda kumandaları, sıcaklık hedefleri ve işletme geçişleri birlikte tanımlanır.
Kazan dairesi veya teknik hacim için ne kadar alan ayrılmalı?
Tek bir alan değeri bütün villalar için geçerli değildir. Kazan veya ısı pompası, boyler, pompalar, su deposu ve diğer ekipmanların boyutları; bakım açıklıkları, kapı genişliği ve cihaz değişim güzergâhıyla birlikte yerleşime dönüştürülür.
Kanallı klima için tavan ne kadar düşürülmeli?
Kesin kot, seçilen iç ünitenin ölçüleriyle birlikte kanal, yalıtım, askı, drenaj ve servis erişimine bağlıdır. Kiriş ve aydınlatma düzeni de kontrol edilerek kesit üzerinde çözülür; bütün odalara tek bir tavan düşümü atanmaz.
Kazan yerine ısı pompası değerlendirilebilir mi?
Villanın ısı kaybı, yerden ısıtmanın çalışma koşulları, iklim, sıcak su ihtiyacı ve mevcut enerji altyapısı uygunluk kararını belirler. Kazan, ısı pompası veya hibrit çözümün yerleşim ve kontrol farkları konsept seçiminde karşılaştırılır.
Sistem seçimi için mimardan hangi bilgiler gerekli?
Güncel kat planları, kesitler, cepheler, mahal kullanımları, öngörülen tavan ve döşeme katmanları ile ıslak hacim yerleri değerlendirmeyi başlatır. Kaplama, sabit mobilya, dış ünite alanı ve otomasyon beklentisi netleştikçe koordinasyon geliştirilir.
SCA MÜHENDİSLİK · İSTANBUL
Mimari planınızı birlikte değerlendirelim.
Kat planları, kesitler ve kullanım beklentiniz üzerinden villa mekanik sistemlerinin kapsamını, yerleşimini ve uygulama adımlarını konuşalım.
